Descripción

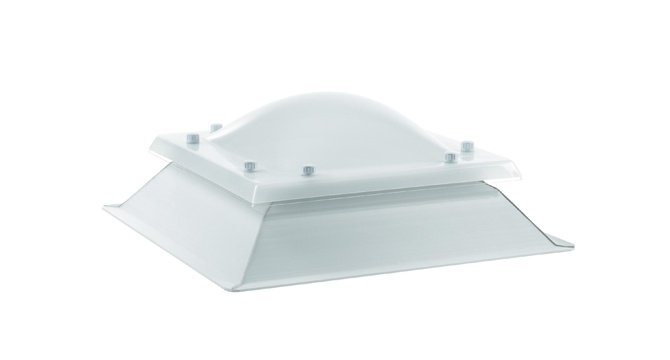

A clarabóia fixa não tem sistema de abertura, permite a entrada de luz natural com a consequente poupança de energia, é utilizada como um sistema de iluminação natural.
CARACTERÍSTICAS

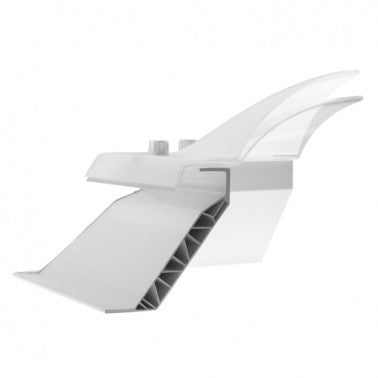

Rodapé em PVC
- O rodapé é o suporte que é colocado no telhado e serve como suporte para a cúpula.
- É inteiramente feito de PVC, com uma câmara de ar interior que proporciona um maior isolamento térmico.
- A parte exterior é rugosa para facilitar a aderência à impermeabilização.
- A parte interior do PVC branco é lisa e dá-lhe um acabamento perfeito.
- Altura de 15 cm.
Domes
A cúpula é a parte superior da clarabóia, esférica ou em forma de pirâmide, que permite a entrada de luz e o escoamento correcto da água.
Fabricados em metacrilato (polimetilmetacrilato PMMA), são transparentes, não amarelam e mantêm a sua transparência durante anos.
Domo de bivalva
Uma cúpula de clamshell é a união de duas cúpulas formando uma câmara de ar intermédia. É indicado para evitar a condensação que ocorre em condições extremas de humidade e temperatura. Também garante um maior isolamento térmico, o que nos permitirá fazer poupanças de energia significativas.
Devido às condições climáticas extremas nos telhados, é sempre aconselhável instalar clarabóias em forma de clamshell.
A fim de conseguir uma maior entrada de luz, a cúpula interior é tornada transparente. A cúpula exterior é também transparente.
MEDIÇÕES
|
ZH (A x B) |
CL (C x D) |
CB (E x F) |
ZB (G x H) |
h |
Superfície iluminada m² |
|
40x40 |
19,7x19,7 |
31,5x31,5 |
52 x 52 |
7 |
0,04 |
|
50x50 |
29,7x29,7 |
41,5x41,5 |
62x62 |
8,5 |
0,08 |
|
60x60 |
39,7x39,7 |
51,5x51,5 |
72x72 |
10 |
0,16 |
|
70x70 |
51,5x51,5 |
61x61 |
82x82 |
12 |
0,27 |
|
80x80 |
59x59 |
73,2x73,2 |
92x92 |
13,4 |
0,35 |
|
90x90 |
70,5x70,5 |
82x82 |
102x102 |
15,8 |
0,50 |
|
100x100 |
79,2x79x,2 |
92,4x92,4 |
112x112 |
18,3 |
0,63 |
|
120x120 |
99x99 |
111,5x111,5 |
132x132 |
21,5 |
0,98 |
MONTAGEM
As clarabóias são a solução ideal para a instalação em telhados planos para fornecer luz, ventilação, acesso ao telhado ou como mecanismos de evacuação de fumo.
Também podem ser instalados em telhados de lança.
A instalação de clarabóias é simples e rápida.
Antes de fazer a abertura, confirmar as medidas da clarabóia. É aconselhável ter as clarabóias prontas antes de iniciar o trabalho, a fim de ajustar correctamente todas as dimensões.
Não selar as cúpulas com silicone.
1 - Apresentar o rodapé sobre o buraco do chão.
2 - Fixar a base à tampa com parafusos de retardamento (não incluídos).
3 - Cobrir todo o exterior do rodapé com folha impermeável.
4 - Colocar a cúpula no plinto, centrar e marcar os buracos no plinto e remover a cúpula. Perfurar o plinto com uma broca de ferro de 5 mm.
5 - Montar a cúpula na base, sem apertar demasiado os parafusos para evitar o risco de quebrar a cúpula ou anular o efeito da arruela de expansão.
